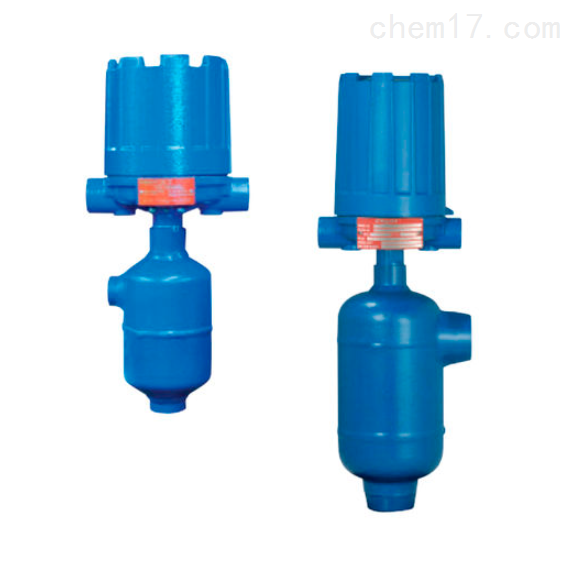

MAGNETROL液位计是一种基于电容感应原理的连续液位测量仪表，广泛应用于化工、石油、食品、水处理等行业，可测液体、浆料甚至固体颗粒。其无需浮子、无机械运动部件，结构简洁却性能可靠。
MAGNETROL液位计这种以静制动的测量能力，源于多个精密功能模块的协同设计。
1、探极（传感电极）
探极是其核心传感元件，通常由金属棒（单电极）或同轴金属管（双电极）构成。当液位变化时，探极与容器壁（或内/外电极之间）形成的电容值随之改变。其材质根据介质特性可选316L不锈钢、PTFE涂层、哈氏合金或钛材，兼具耐腐蚀性与高绝缘性。探极长度、直径及表面光洁度直接影响灵敏度与线性度。
2、绝缘层与屏蔽结构
绝缘层：探极表面覆盖高介电强度材料（如PTFE、PFA），防止导电介质直接短路电极；
屏蔽层（同轴结构）：外层金属管作为接地屏蔽，有效隔离外部电磁干扰（EMI）和挂料影响，特别适用于低介电常数（εr<5）介质；
防挂料设计：部分型号采用高频振荡或脉冲激励技术，减少粘稠物料附着导致的虚假信号。
3、信号转换电路
内置高精度振荡器与电容-频率（C/F）或电容-电压（C/V）转换模块，将微小电容变化（常为几pF至数百pF）转化为标准信号。现代仪表多采用微处理器进行温度补偿、非线性校正与数字滤波，输出4–20mA、HART、RS485或Modbus信号，支持远程监控与系统集成。
4、外壳与过程连接件
外壳材质：铝合金或不锈钢，防护等级达IP66/IP67，防尘防水，适应工业现场恶劣环境；
过程连接：标配螺纹（G1、NPT）或法兰（DN50/DN80），便于安装于储罐、反应釜或管道；
高温/高压型：配备加长散热颈或冷却套，适用温度–40℃至+200℃，压力≤4.0MPa。
5、显示与操作单元
多数电容液位计集成LCD本地显示，实时呈现液位百分比、电流值或故障代码。通过磁笔或按键可完成零点/量程校准、阻尼设置及报警阈值调整，无需开盖，保障本质安全。
6、接地与电缆接口
专用接地端子：确保探极屏蔽层与容器良好等电位连接，是测量准确的前提；
电缆密封接头：M20或NPT接口，配合屏蔽电缆使用，杜绝信号泄漏与水分侵入。
